Маркування дисків

Яку інформацію наносять на колісні диски

Насправді у будь-якого колісного диска трохи більше параметрів, ніж діаметр і кількість болтових отворів, на які здебільшого звертають увагу автомобілісти. І більшість із цих параметрів також критичні для забезпечення безпечної їзди і збереження підвіски автомобіля. Тому під час вибору дисків потрібно насамперед з’ясувати, які з нижчезазначених параметрів передбачені виробником вашого автомобіля, як допустимі, і шукати диски, що повністю відповідають потрібним характеристикам.

Важливо розуміти, що будь-яке відхилення від вимог автовиробника щодо технічних параметрів дисків і шин напряму впливає на роботу підвіски і створює загрозу не просто прискореного зносу шини і/або частин ходової, а й раптового їх руйнування в екстремальних умовах. Якщо на дорозі глухне мотор – це неприємно, але вирішувано – можна взяти таксі, викликати майстра або евакуатор тощо. Але якщо на великій швидкості відривається колесо – це вже створює реальну загрозу життю, причому нерідко не однієї і не двох людей. Тому підвіска автомобіля, і все, що з нею пов’язано (зокрема колеса), повинні завжди і повністю відповідати вимогам виробника автомобіля і перебувати під постійним контролем водія.

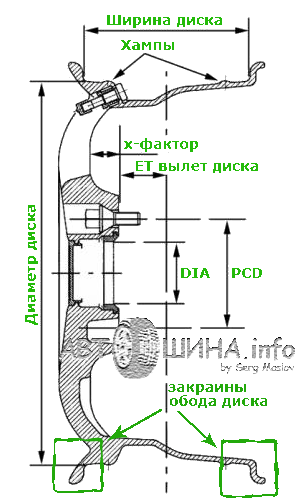

Отже, що написано на колісному диску? Зазвичай основне маркування диска виглядає приблизно так:

6,5j x 15 5/112 H2 ET45 d 57,1

Спробуємо розшифрувати цю абракадабру.

6,5 – посадкова ширина обода диска, виражена в дюймах. У цьому випадку ширина обода становить 6,5*25,4=165,1 мм. Потрібно зауважити, що цей параметр напряму пов’язаний з шириною шини. Для кожної ширини шини існує вилка (від і до) допустимої ширини диска, на який цю шину можна встановити. Оптимальний варіант – щоб ширина диска була десь біля середини допустимого діапазону для цієї шини. Дізнатися допустиму ширину диска для конкретної шини можна за допомогою шинного калькулятора на цьому сайті – потрібно просто вибрати типорозмір покришки. Потрібно розуміти, що якщо ширина диска не відповідає ширині шини, це, найімовірніше, створить проблему з бортуванням шини на цей диск, а також помітно погіршить експлуатаційні характеристики шини, тому на цей параметр звертати увагу потрібно обов’язково.

J (JJ, JK, K, B, P, D …) У цій літері зашифрована технічна інформація про закраїни обода диска (конструкція, форма, висота). Найпоширенішими типами дисків на сьогодні є J (переважно для монопривідних автомобілів) і JJ (як правило, для повного приводу). Закраїни обода диска впливають на встановлення шини, компенсувальних вантажиків, а також на стійкість до зміщення шини на диску в екстремальних умовах. Очевидно, що попри зовнішню взаємозамінність, наприклад, дисків J і JJ, краще все-таки вибирати параметр, рекомендований виробником автомобіля.

5/112 – параметри кріплення диска до маточини

5 – кількість болтових (кріпильних) отворів на диску;

112 – діаметр кола в міліметрах, на якому розміщені ці отвори (точніше, їхні центри). Іноді цей параметр наносять на диск окремо і позначають як PCD (Pitch Circle Diameter).

Тут дуже важливо не помилитися, оскільки різних стандартів цього параметра існує безліч, причому різниця між сусідніми іноді становить лише кілька міліметрів, тому, скажімо, диск від автомобіля Jaguar (PCD=120,65) візуально чудово сідає на маточину BMW (PCD=120), але це не означає, що його можна використовувати на цьому автомобілі. Аналогічно, «жигулівські» диски 4/98 надягаються на маточини багатьох іномарок, для яких передбачено розмір 4/100.

Головне, що тут потрібно розуміти, це те, що попри помітну різницю в діаметрі кріпильних отворів диска і болтів (шпильок), виробник автомобіля дуже точно розраховує посадку колеса на маточину. Це пов’язано з тим, що будь-яке найменше відхилення центра маточини від центра диска викличе не просто биття колеса (зазвичай супроводжується вібрацією на кермі), а й поставить під загрозу надійність кріплення колеса, адже якщо діаметр розташування кріпильних отворів не відповідає параметрам маточини, то повністю затягнути всі кріпильні болти (гайки) з конусною основою (яка повинна забезпечити центрування диска на маточині) неможливо. А це вже загроза не просто вашому гаманцю, а й життю.

H (H2, FH, AH, CH…) – у цих літерах зашифрована інформація про конструктивні особливості полиць обода диска і виступів (хампів) на них. Хампи (Hump) призначені для безкамерних шин і забезпечують правильне встановлення шини на диск. Деякі шини (наприклад, шини RunFlat) вимагають особливих параметрів диска в цьому питанні, цей момент потрібно уточнити під час купівлі шин. Загалом глибоко заглиблюватися в суть цих позначень автолюбителю не потрібно.

ET45 – виліт диска (мм). Відстань між площиною прилягання диска до маточини і центральною віссю диска. Цей параметр повинен точно відповідати вимогам автовиробника, оскільки під нього розраховуються ключові параметри підвіски і рульового механізму автомобіля. Виліт диска не залежить ні від діаметра диска, ні від ширини шини, ні від будь-яких інших її параметрів. Для однієї маточини виліт один для всіх типорозмірів шин і дисків. Варіанти позначення (залежно від країни виробництва): OFFSET, DEPORT. Детальніше про виліт диска.

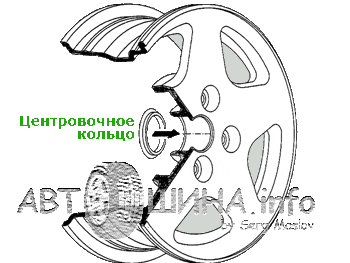

d 57,1 (DIA) – діаметр центрувального отвору на диску. Повинен точно відповідати діаметру посадкового циліндра на маточині. Потрібно розуміти, що крім центрувальної функції, посадковий циліндр має ще одну, не менш важливу – він частково бере на себе навантаження, яке припадає на кріпильні болти (шпильки). Тому, якщо центрувальний отвір диска, що сподобався, більший за посадковий циліндр маточини – вам доведеться використовувати спеціальні центрувальні кільця, які можна купити в шинних центрах, або замовити у кулібіних. Краще, звісно, купити готові – так надійніше. Але при цьому зовнішній і внутрішній розміри центрувального кільця повинні точно (!) відповідати, відповідно, діаметрам маточинного циліндра і центрувального отвору диска. Жодних зазорів в 1 або пару міліметрів тут бути не може – інакше втратиться сенс встановлення цих кілець.
